氣動二片式球塞閥ANSI 300LB
材質表
零件名稱 材質
閥體/閥蓋 CF8 CF8M A216 / WCB
球塞 CF8 CF8M CF8
軸心 SUS 304/CF8 SUS 316/CF8M SUS 304/CF8
壓板 CF8 CF8 CF8
閥座 PTFE/Virgin TFE/Fiberglass Filled TFE
軸心填料 PTFE/Virgin TFE/Fiberglass Filled TFE
墊片 PTFE/Virgin TFE/Fiberglass Filled TFE
螺絲 SUS 304 SCM 3

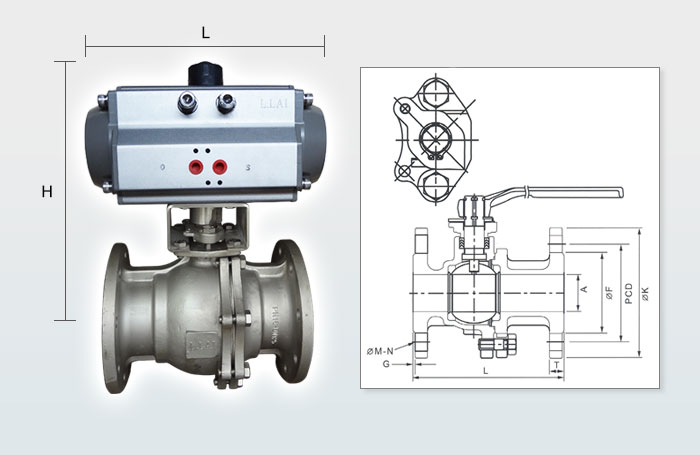

尺寸表  (單位:MM)
球閥尺寸 Φ A L Φ F G T Φ K Φ H(PCD) Φ M N H L1
15A 15 140 35 1.6 14.2 95 66.5 16 4
20A 20 152 43 1.6 15.9 117 82.5 19 4
25A 25 165 51 1.6 17.5 124 89 19 4
32A 32 190 64 1.6 19.1 133 98.5 19 4
40A 40 190 73 1.6 20.7 156 114.5 22 4
50A 50 216 92 1.6 22.3 165 127 19 8
65A 65 241 105 1.6 25.4 190 149 22 8
80A 80 283 127 1.6 28.6 210 168 22 8
100A 100 305 157 1.6 31.8 254 200 22 8
125A 125 381 186 1.6 35 279 235 22 8
150A 150 403 216 1.6 36.5 318 270 22 12
200A 200 502 270 1.6 41.3 381 330 25 12
